MVR-fordamper-pladskrav: Plads og layout

16 Oct, 2026 9:04am

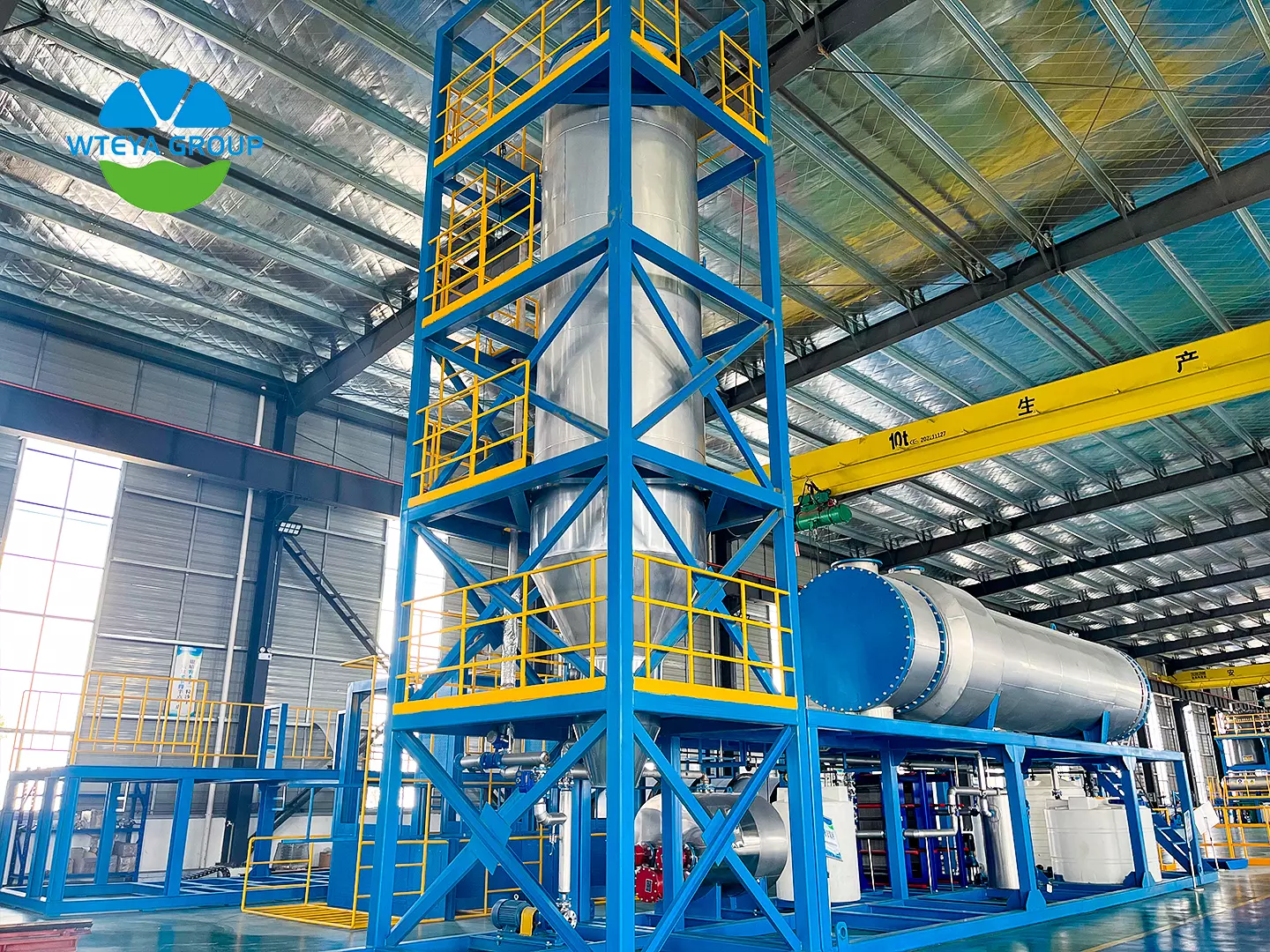

MVR evaporator site layout

Det gulvareal en MVR-fordamper har brug for afhænger af dens fordampningskapacitet og konfiguration. Som en praktisk tommelfingerregel skal du planlægge groft 10-20 m² gulvplads for hver 1 t/h fordampningskapacitet, og tillad yderligere plads til en krystallisator, forbehandling og lagertanke.

🏗️ Hvor meget gulvplads har en MVR-fordamper brug for?

A MVR fordamper skalerer med pligt, så fodaftrykket vokser hurtigt med kapacitet:

A 5 t/h udskridning-monteret enhed tager omkring 60-100 m² herunder drift af gangbroer, en 10 t/h system omkring 120-200 m², og en 30 t/h stort system 300-500 m². Hvis der tilføjes en krystallisator, forbehandling og lagertanke, stiger det samlede areal med yderligere 50-100%.

📐 Hvad udgør fodaftrykket

Layoutet ernormalt organiseret i fem zoner, som hver skal planlægges separat:

Hovedprocesområdet rummer varmeveksleren, separatoren og kompressoren; hjælpeområdet rummer vakuum-, føde-, afgangs- og kondensatpumper plus forvarmeren; el- og kontrolrummet tager ca 10-20 m² til MCC- og PLC-paneler; vedligeholdelsesgange kræver mindst 1-1,5 m frihøjde på hver side; og tankanlægget rummer foder-, kraftfoder- og kondensattanke.

📏 Højde og installationsafstand

Højden afhænger af fordampningsprincippet. Et fald-filmenhed, som har brug for en væskefordeler og separationssektion, kannå 8-15 m høj; en tvunget-cirkulationsenheden er lavere kl 5-10 m; udskridning-monteret udstyr opbevaresnormalt inden for 4-6 m og kan installeres indendørs eller i semi-åbent læ.

⚙️ Svære webstedskrav at tjekke tidligt

Flere krav er faste og svære at ændre senere. Fundamentet skal bære den oversvømmede vægt af udstyret, så en bæreevne på 10 t/m² eller mere er typisk påkrævet, og store systemer har brug for pæling eller en forstærket-betonfundament. Frihøjden skal efterlade løfte- og vedligeholdelsesrum over enheden. Kompressorrummet har brug for ventilation og lydisolering, mens kolde områder kræver indendørs installation eller isolering mod frost.

🏆 Hvorfor planlægge webstedet med WTEYA

WTEYA har designet og bygget fordampnings- og krystallisationssystemer inæsten 20 år, 2.000+ kunder på tværs af 30 provinser og holder tæt på 200 patenter, med tilgængelighed af udstyr 99% eller højere. Vi leverer en generel arrangementstegning - dimensioner, belastninger og dyseorientering - på designstadiet, så siden er forberedt inden levering, og vi leverer skræddersyede løsninger med fuld OEM & ODM tjenester.
