Den industrielle arbejdshest,
Vedr-konstrueret.
WTEYA Evaporative Tubular Heat Exchanger er ikke kun en komponent; det er hjertet i en pålidelig proces. Bygget til holdbarhed og ydeevne, det er den definitive løsning til krævende applikationer, hvor oppetid og procesrenhed ikke er-omsættelige
Håndterer hårdt
Medier
Perfekt egnet til slam, tyktflydende væsker og høj-partikelstrømme, der lammer andre vekslere.
Ekstrem tilstand
Klar
Bygget til at modstå høje tryk og temperaturer, hvilket sikrer sikkerhed og lang levetid.
Begroning-Modstandsdygtig
af Design
Konstrueret til jævne strømningsbaner, der minimerer aflejringer og tilstopning.
Pakning-Gratis
Integritet
Fuldt svejset konstruktion eliminerer lækager, forureningsrisici og pakningsvedligeholdelse.
Få den rigtige løsning til din proces
Omkostningerne ved en fordampende rørformet varmeveksler afhænger af faktorer som materialer, størrelse og trykklassificeringer. En generisk pris løser ikke dit problem—en skræddersyet løsning vil. For at kunne beregne omkostningernenøjagtigt, anbefaler vi, at du udfylder et spørgeskema, og så vil vi være i stand til at udarbejde et kommercielt tilbud, under hensyntagen til alle funktionerne i dit projekt. Vi er altid klar til at give dig detaljerede oplysninger om de forskellige modeller, deres tekniske egenskaber, ydeevne. Vi tilbyder en bred vifte af tjenester, lige fra rådgivning og assistance til valg af udstyr til levering, installation og konfiguration. Vores mål er at give dig detnødvendige udstyr til effektivt at løse vandbehandlingsproblemet i din specifikke situation.
Lad os udvikle din løsning.
Så du skal sende en mail til os på info@wteya.com
Vores leder vil udarbejde et fremragende tilbud til dig
Udviklet til din branches hårdeste job

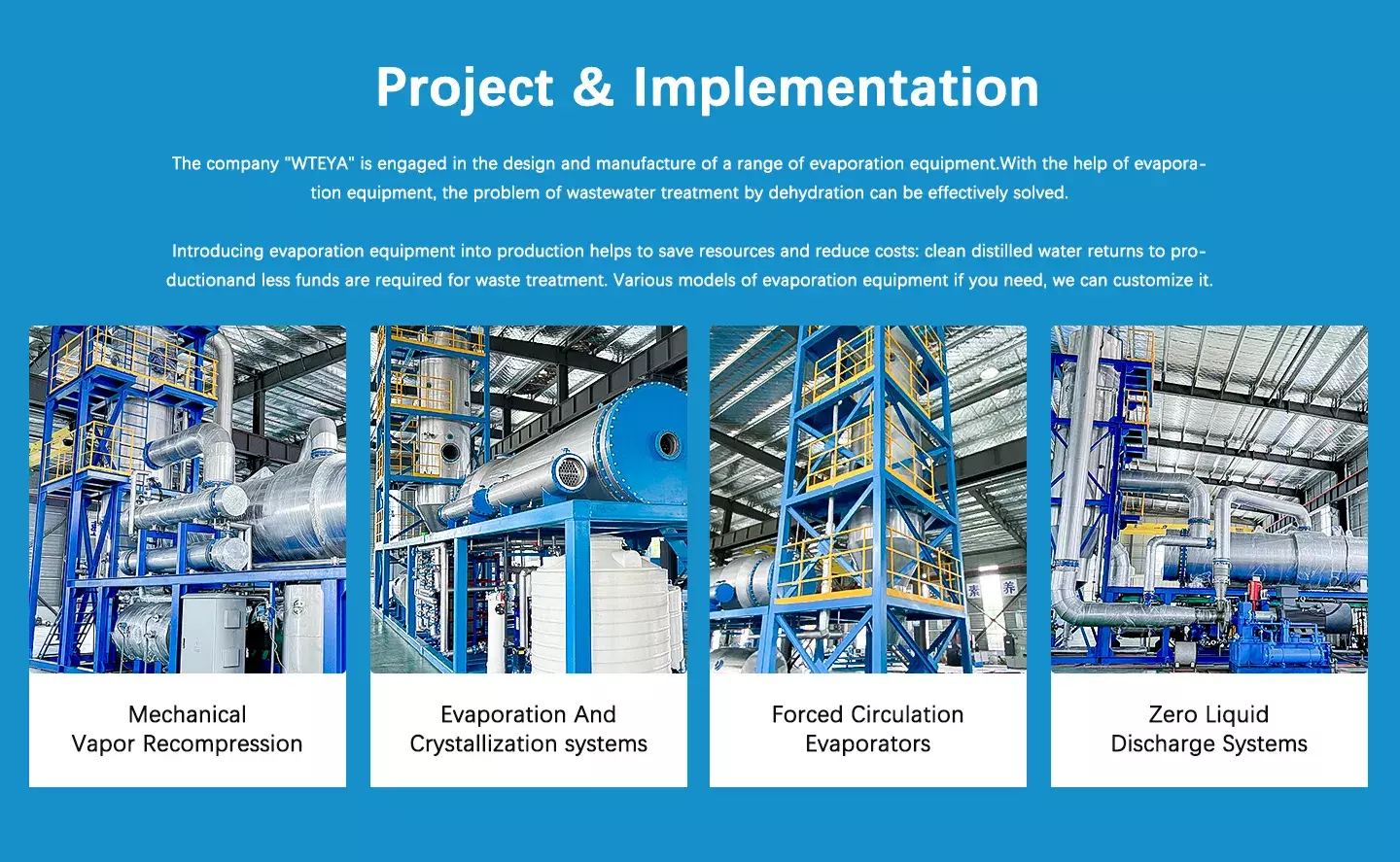

WTEYA Group fordampende rørformede varmevekslere er betroet i de mest krævende miljøer, hvor andre teknologier fejler. Vi har med succes implementeret adskillige rørformede varmevekslere, fordampningssystemer i forskellige industrier og har en stor database med gennemprøvede tekniske løsninger.
Hvad består den af?

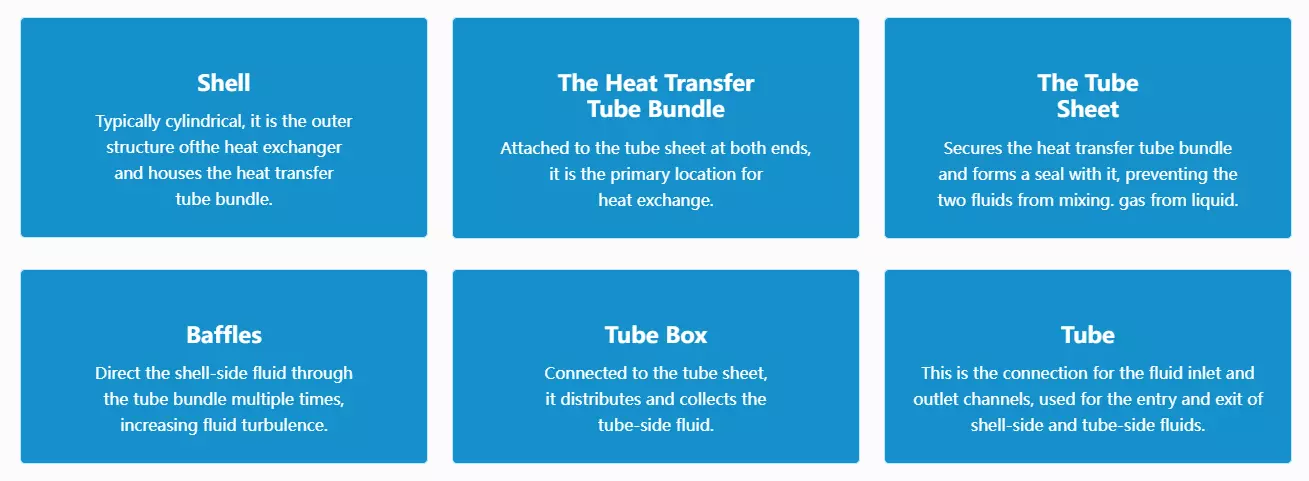

Fordampende rørvarmevekslere består primært af en skal, varmeoverførselsrørbundter, rørplader, bafler (spjældplader), og rørkasser. Vi tilbyder et omfattende udvalg af strengt testede, standardiserede produkter med stabil ydeevne for at imødekomme en lang række industribehov.
Vi tilbyder også skræddersyede ydelser som f.eks OEM og ODM, med vores professionelle designteam, der leverer skræddersyede løsninger til at imødekomme unikke kundebehov.
Hvordan det virker

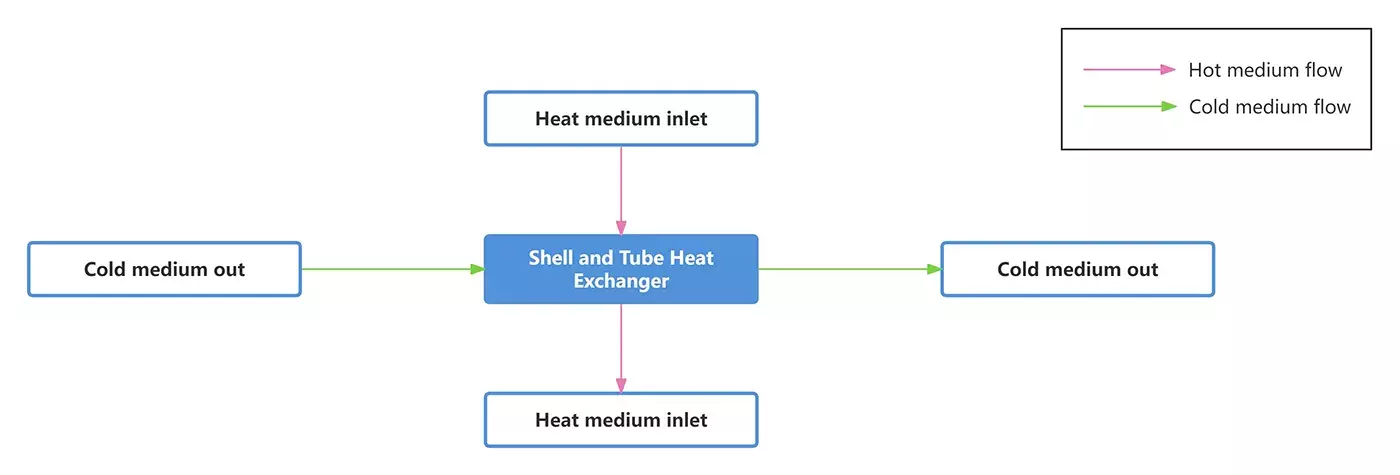

Det tekniske princip for en skal-og-rørvarmeveksler er primært baseret på inter-væg varmeveksling. I denne proces strømmer en væske gennem det indre af rørbundtet, mens en anden væske strømmer i skallen uden for bundtet og udveksler varme gennem rørvæggene. Specifikt arbejdsprincippet for en skal-og-rørvarmeveksler omfatter følgende aspekter:
1. Varmeoverførselsoverflade: Rørvæggene tjener som varmeoverførselsfladen, hvor de to arbejdsfluider strømmer henholdsvis inden i og uden for rørene og udveksler varme gennem rørvæggene.
2. Væskeflow: Røret-sidevæske strømmer inden i rørene, mens skallen-sidevæske strømmer udenfor. For at forbedre rørets varmeoverførselseffektivitet-sidevæsker,nogle designs anvender spiral- eller korrugerede rør. Disse specialformede rør øger væsketurbulensen og forbedrer derved varmeoverførselskoefficienten.
3. Temperaturkontrol: Ved at justere strømningshastigheden af varmekilden, der kommer ind i varmeveksleren, kan temperaturen på det opvarmede medium styres. For eksempel placeres en reguleringsventil før varmekildens indløb; ved at variere ventilåbningen justeres udgangstemperaturen.
Produktparametre
|
Grundlæggende parametertabel (Udvendig diameter af varmevekslerrør Ø20) |
||||||||
|
Nominel diameter |
Antal varmevekslerrør |
Center arrangementsrør |
Rør strømningsareal |
Beregn varmeoverførselsarealet |
||||
|
1500 |
2000 |
3000 |
4500 |
6000 |
||||
|
159 |
15 |
5 |
0,003 |
1.4 |
1.9 |
2.8 |
|
|
|
219 |
33 |
7 |
0,0066 |
3.1 |
4.1 |
6.2 |
|
|
|
273 |
65 |
9 |
0,013 |
6.1 |
8.2 |
12.3 |
18.4 |
24.5 |
|
325 |
99 |
11 |
0,0199 |
9.3 |
12.4 |
18.7 |
28 |
37,3 |
|
400 |
174 |
14 |
0,035 |
16.4 |
21.9 |
32,8 |
49,2 |
65,6 |
|
500 |
275 |
19 |
0,0553 |
|
34,6 |
51,8 |
77,8 |
103,7 |
|
600 |
433 |
21 |
0,136 |
|
54,4 |
81,6 |
122,5 |
163,2 |
|
700 |
595 |
25 |
0,187 |
|
74,7 |
112,1 |
168,2 |
224,3 |
|
800 |
769 |
29 |
0,242 |
|
96,6 |
144,9 |
217,4 |
290 |
WTEYA producent
WTEYA forfølger digital og intelligent fremstilling for at give kunderne fremragende produkter og tjenester. Vi leverer ikke kun en række standardiserede produkter, der er blevet grundigt testet og har stabil ydeevne for at imødekomme en lang række industribehov. Vi leverer også OEM&ODM tilpassede tjenester for at imødekomme kundernes unikke behov.
